Extra informatie

Lieferumfang

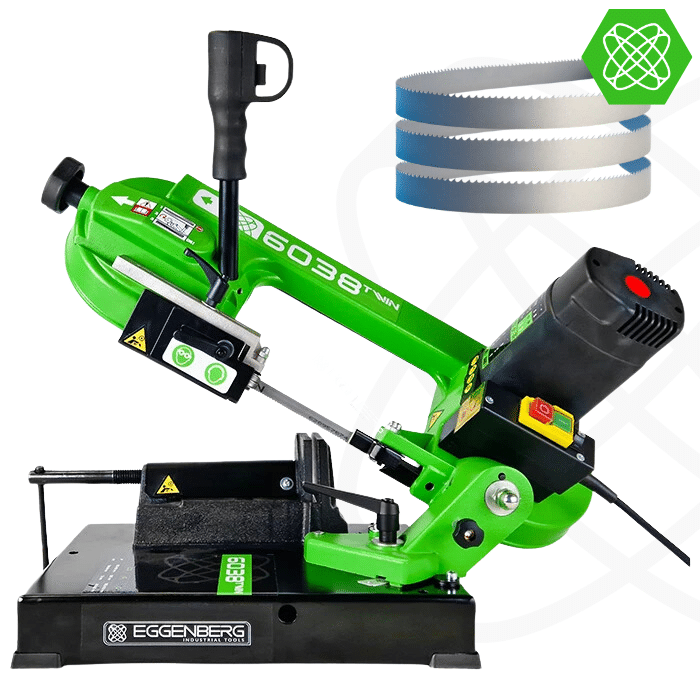

• Eggenberg 6038TWIN Tragbare Bandsäge Metall 105 mm – 850W
• Inklusive montiertem Sägeblatt – 1335 x 13 x 0,65 mm
• Ersatzfilz
• Einstellbarer Anschlag
• Standard-Bimetallbandsäge
• Jetzt Kostenlos mit 2 Bandsäge extra:
  • Eggenberg Bandsäge 12,7 x 0,64 mm Zähne 8/12 – 1335 mm
  • Eggenberg Bandsäge 12,7 x 0,64 mm Zähne 10/14 – 1335 mm

BEDIENUNGSANLEITUNG

6038TWIN MANUAL A5 DEUTSCH

Tipps für die tragbare Metallbandsäge Eggenberg 6038TWIN (105 mm, 850 W)

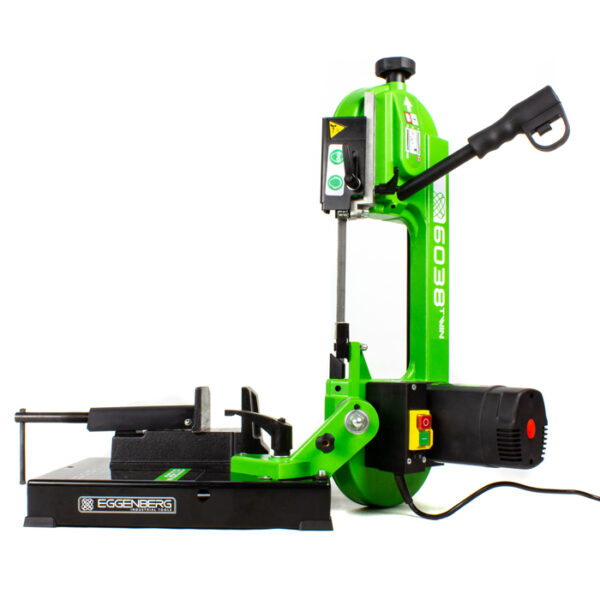

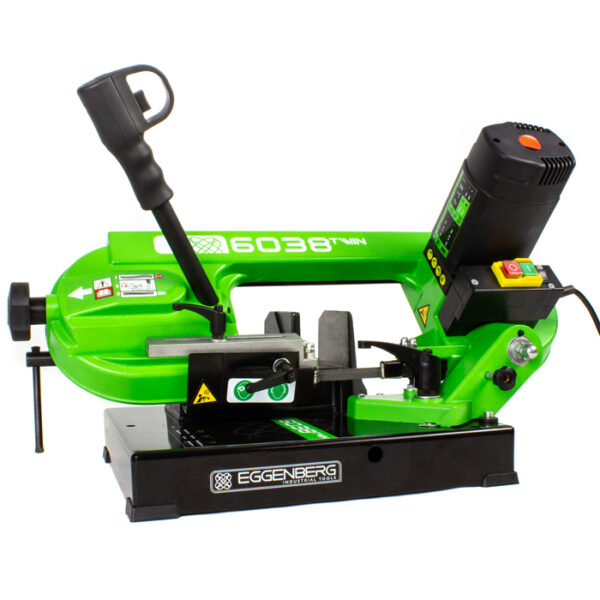

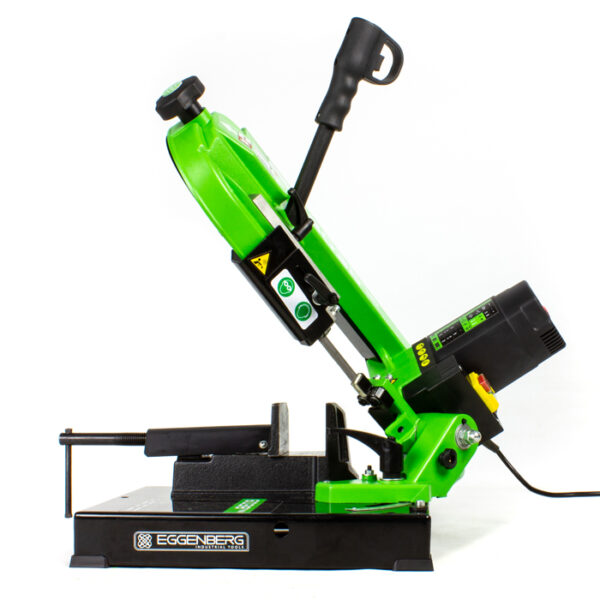

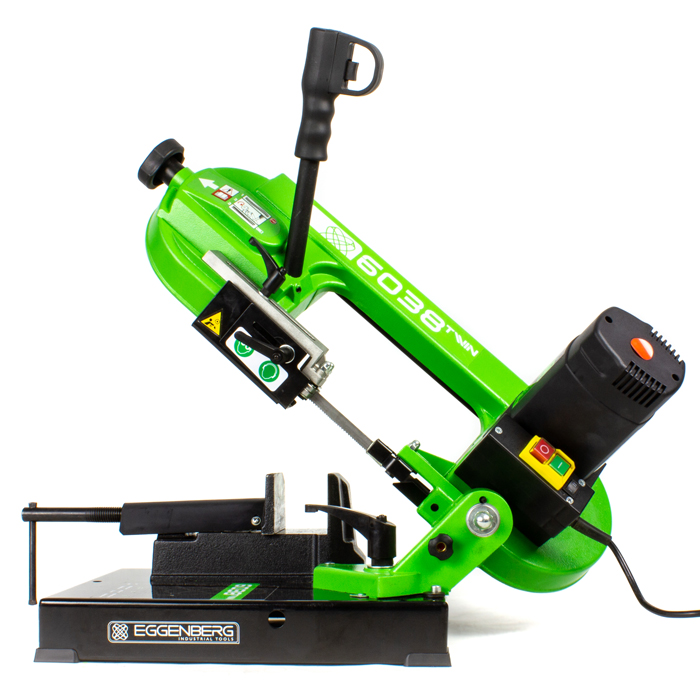

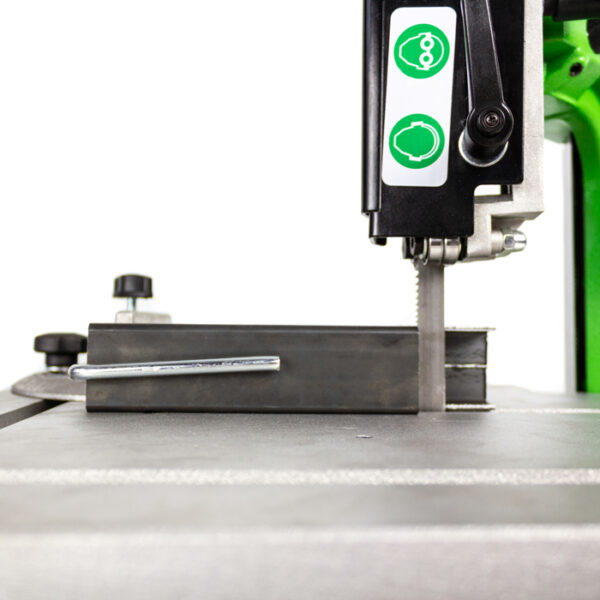

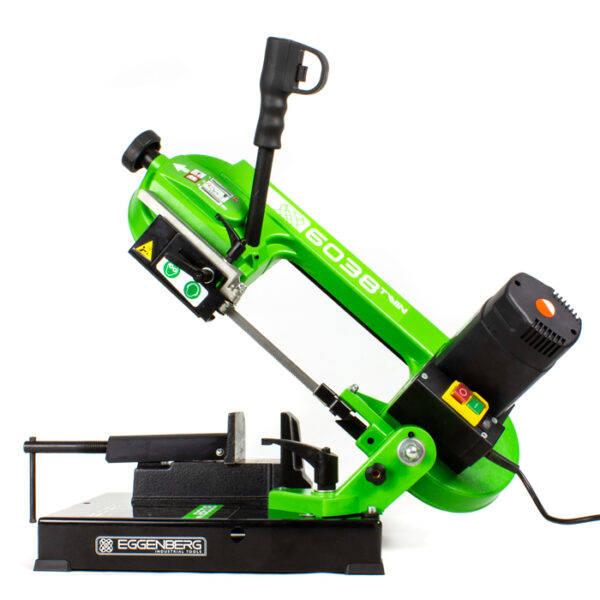

Die 6038TWIN ist eine tragbare Metallbandsäge (17 kg) zum Sägen vieler Materialien und Profile, vor allem Metall. Der Name TWIN steht für ihre Zweitfunktion: Sie können den Sägebügel komplett senkrecht stellen und die Säge mit einem Arbeitstisch als Tischbandsäge nutzen. Die Säge schneidet alle Metalle ohne Schmierung, sicher, einfach und genau. Sie eignet sich für den intensiven Einsatz in Labor, Werkstatt und auf der Baustelle.

Vor dem Sägen

Die richtige Zahnteilung
Die Zahnteilung eines Sägebands wird in Zähnen pro Zoll (TPI) angegeben.

Zu wenige Zähne? Dann brechen Zähne aus, das Band kann reißen und der Schnitt wird unsauber. Zu viele Zähne? Dann setzen sich die Zahnlücken mit Spänen zu und die Säge schneidet langsam oder gar nicht mehr.

Für die richtige Zahnteilung müssen Sie wissen, was Sie sägen. Ein Universalband gibt es nicht, Sie wählen immer einen Kompromiss. Im Zweifel wählen Sie die feinere Zahnteilung. Ab Werk ist ein Sägeband mit Zahnung 8/12 montiert. 8/12 bedeutet eine variable Zahnteilung zwischen 8 und 12 Zähnen pro Zoll. Bei stationären Sägen und großen Stückzahlen ist die richtige Wahl noch wichtiger.

Kühlschmiermittel
Die 6038TWIN arbeitet immer ohne Flüssigkeiten. Das umlaufende Sägeband kühlt sich im Lauf ausreichend ab und bleibt nach dem Schnitt nahezu kalt. Das Werkstück dagegen nicht. Größere Maschinen haben eine Kühlung, für die es spezielle Kühlschmierstoffe gibt.

Bandspannung
Hier ist Fingerspitzengefühl gefragt. Das Band darf nicht so locker sein, dass es verläuft. Es darf aber auch nicht so fest sein, dass die Drehzahl sinkt oder sich die Räder verziehen. Sie stellen die Spannung mit dem Drehknopf vorne an der Maschine ein. Damit gleichen Sie einige Zentimeter Längentoleranz aus. Größere Sägen arbeiten mit einem Rastknopf oder einem Manometer.

Geschwindigkeit

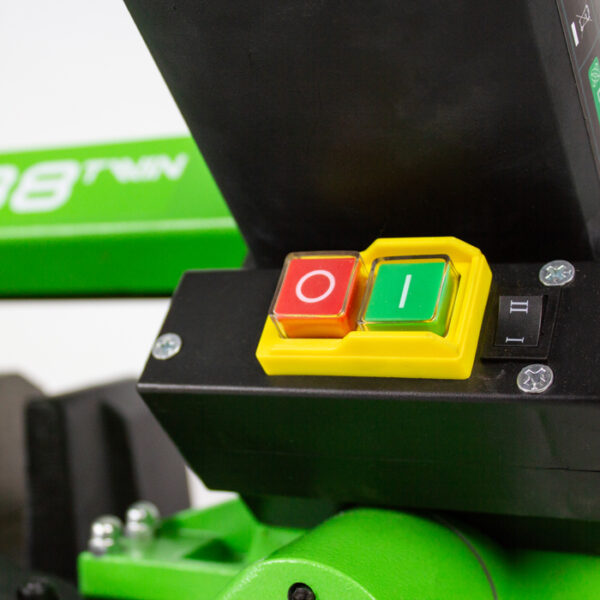

Stellen Sie die Geschwindigkeit hinten am Motor auf 60 m/min (I) oder 80 m/min (II) ein. Harte und feste Werkstoffe wie Edelstahl sägen Sie langsamer. In den meisten Fällen nutzen Sie Stufe II. Ein neues Sägeband sollten Sie einfahren: Machen Sie einige Schnitte mit niedriger Geschwindigkeit, damit sich die Zähne richtig formen. So hält das Sägeband länger.

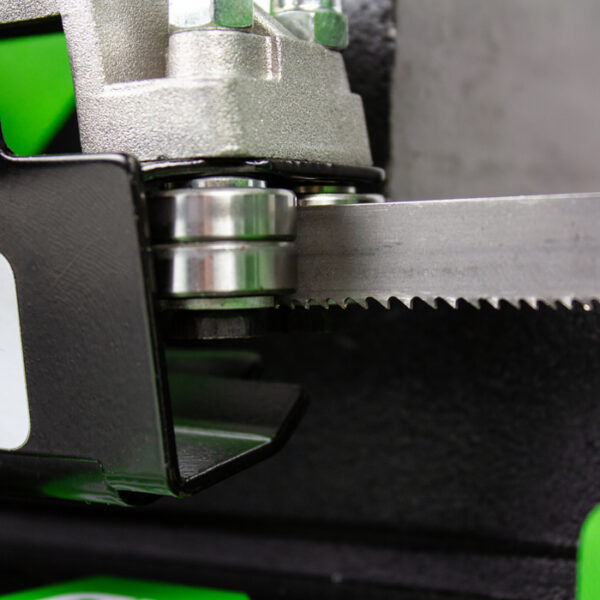

Sägebandführung

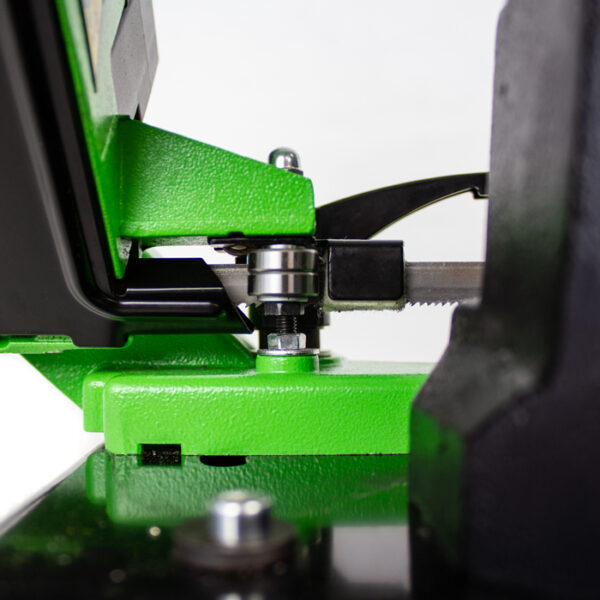

Stellen Sie die Sägebandführungen so ein, dass zwischen Führung und Material so wenig Platz wie möglich bleibt. So erhöhen Sie die Genauigkeit Ihres Schnitts.

Persönliche Schutzausrüstung
Tragen Sie Augen- und Gehörschutz. Lesen Sie vor dem ersten Einsatz die Bedienungsanleitung.

Sägen

Sägedruck
Auch hier ist Fingerspitzengefühl gefragt, aber jetzt benutzen Sie Ihre Ohren und Augen, auch wenn Sie diese gerade geschützt haben. Hören Sie auf die Maschine: Sinkt die Drehzahl, drücken Sie zu stark oder Ihr Material klemmt. Achten Sie auf einen gleichmäßigen Spanfluss. Lassen Sie die Maschine arbeiten. Gleichmäßiger, dosierter Druck verlängert die Lebensdauer Ihres Sägebands.

Werkstück abstützen

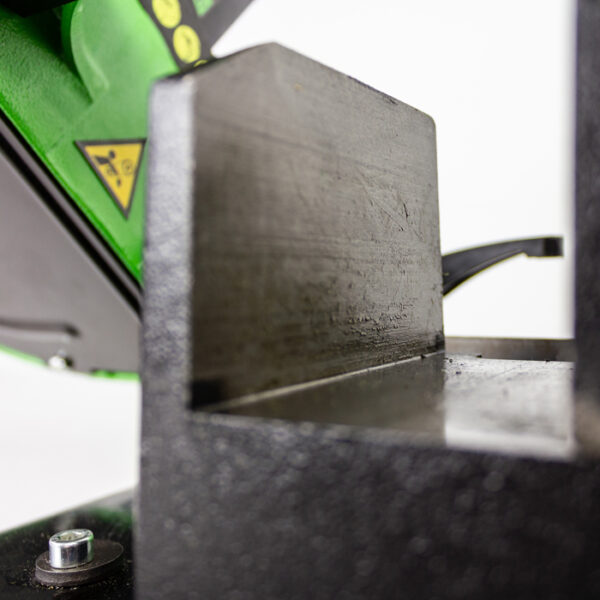

Auf der Zulaufseite (links) hält der Schraubstock der Maschine Ihr Material. Steht auf der Ablaufseite viel Material über? Stützen Sie es auf gleicher Höhe ab, damit es nicht durchhängt, das Band nicht klemmt und am Schnittende nichts ausbricht. Achten Sie außerdem darauf, dass Ihr Material flach aufliegt.

Gehrung

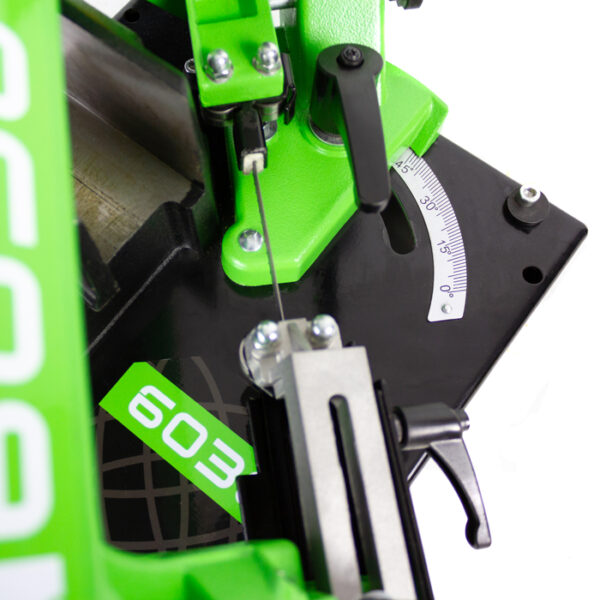

Bei Kappsägen für Holz spricht man von Doppelgehrung, wenn Sie horizontal und vertikal einen Winkel einstellen können. Bei Bandsägen ist das nicht möglich: Das Band läuft immer senkrecht durch das Material. Doppelgehrung bedeutet hier, dass Sie horizontal nach links und nach rechts im Winkel sägen können. Das bieten nur einige stationäre Modelle. Die 6038TWIN hat eine einfache Gehrung bis 45° (notfalls bis ca. 50°). Damit sägen Sie die gleichen Winkel wie mit Doppelgehrung, müssen aber etwas mehr auf die Zuführung des Materials achten.

Serienschnitte

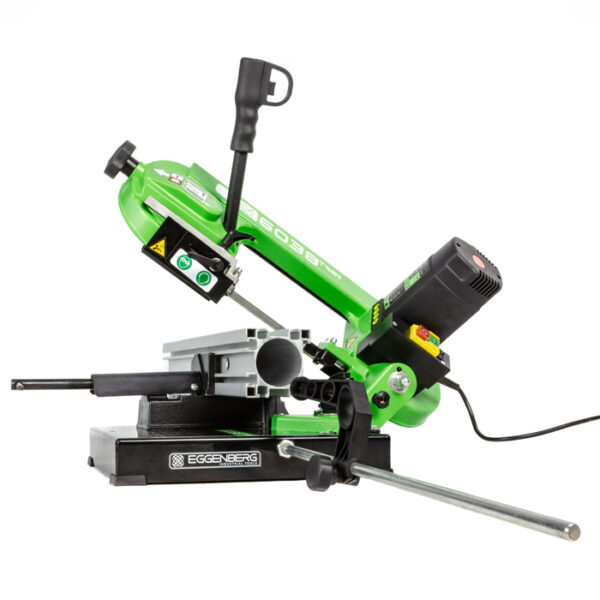

Die Maschine hat serienmäßig einen einstellbaren Längenanschlag: eine Stange mit Anschlag, die Sie in den Fuß schrauben. Sie messen Ihren ersten Schnitt, stellen den Anschlag ein und sägen danach jedes Teil auf die gleiche Länge.

Wartung

Sägeband wechseln und Laufrichtung
Tragen Sie beim Bandwechsel Schutzbrille und Handschuhe und ziehen Sie vorher den Netzstecker. Heben Sie den Bügel an und schrauben Sie die schwarze Abdeckung vom Bügel. Verringern Sie die Bandspannung, indem Sie den Knopf lösen. Das Spannrad bewegt sich dabei in Richtung Antriebsrad. Nehmen Sie das alte Sägeband heraus und setzen Sie das neue ein. Achten Sie auf die Richtung der Zähne: Am freiliegenden Teil zeigen die Zähne zum Motor. Setzen Sie die Abdeckung wieder auf und spannen Sie das Sägeband. Lassen Sie die Maschine einige Umdrehungen laufen und prüfen Sie die Bandspannung ein letztes Mal.

Die weitere Wartung besteht darin, die Maschine sauber zu blasen.

Kalibrieren
Die Maschine wird im Werk kalibriert. Weicht die Gehrung ab, können Sie diese mit den Exzenter-Anschlagscheiben selbst einstellen. Schneidet die Maschine nicht rechtwinklig? Das stellen Sie mit den Lagern der Sägebandführung ein. Das ist aber eher eine Aufgabe für den technischen Service.

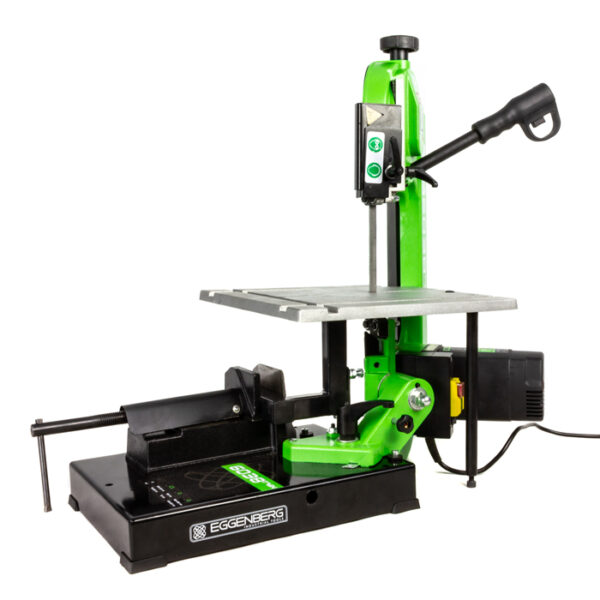

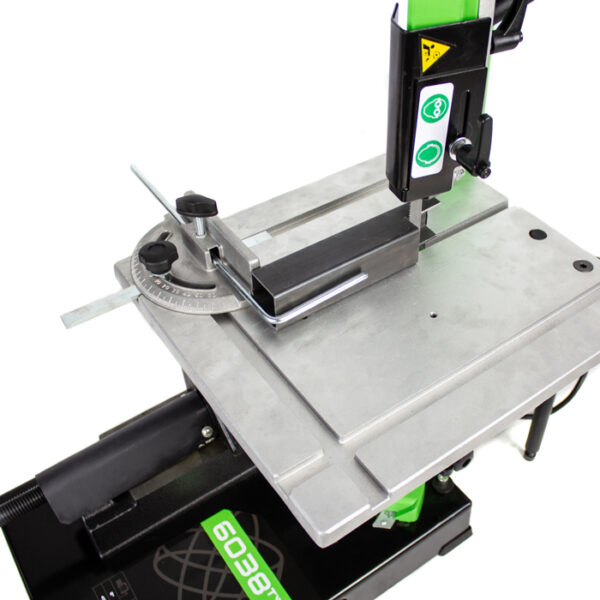

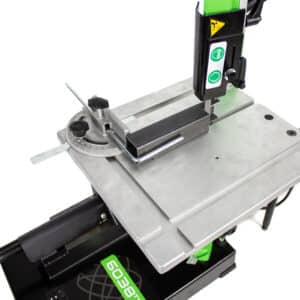

Arbeitstisch-Set und Goniometer (nicht im Lieferumfang enthalten)

Einsatzbereich

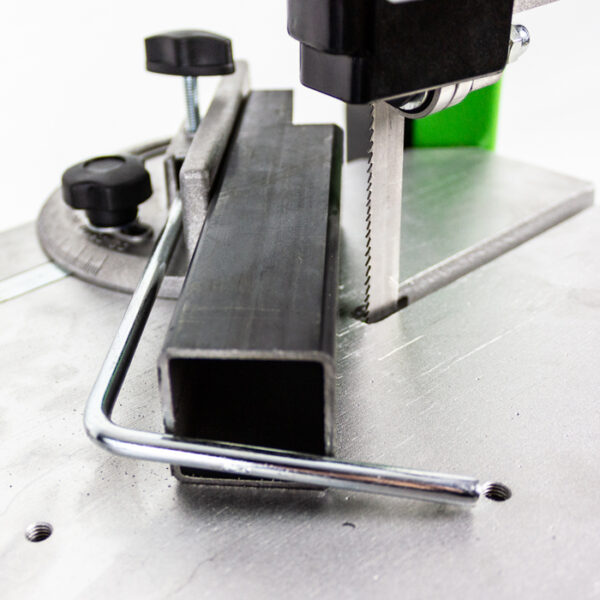

Mit diesem Set sägen Sie Sonderformen, zum Beispiel Aussparungen in Rohren, Radien in Blech oder Schlitze.

Montage
Montieren Sie den Tisch gemäß der Anleitung und spannen Sie ihn im Schraubstock. Richten Sie Tisch und Maschine mit den Schrauben im schwarzen Arm zueinander aus.
