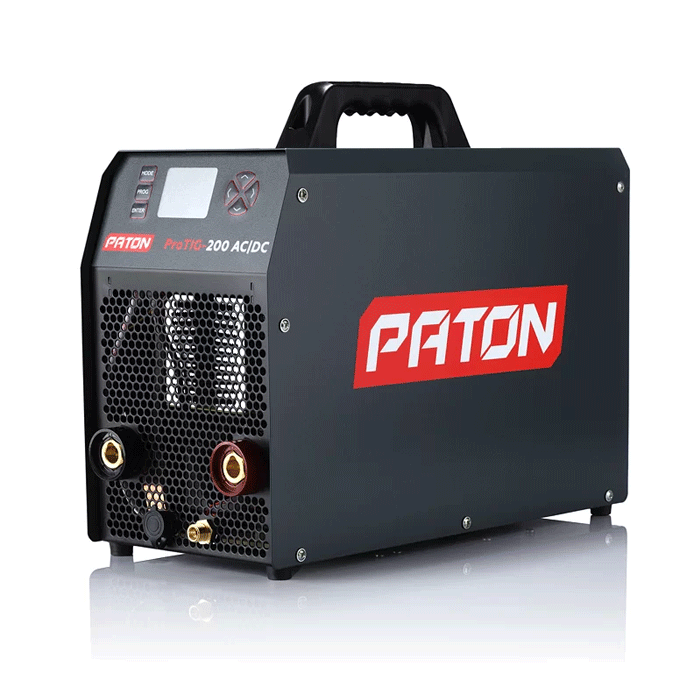

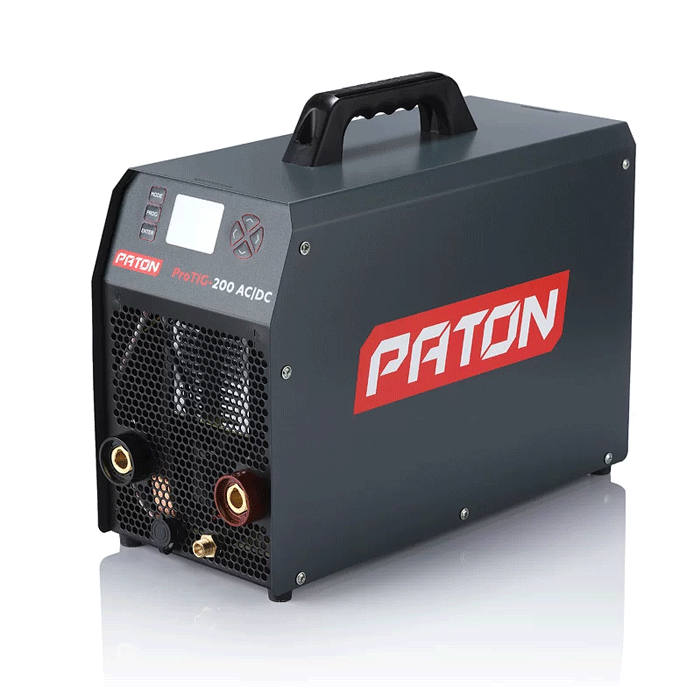

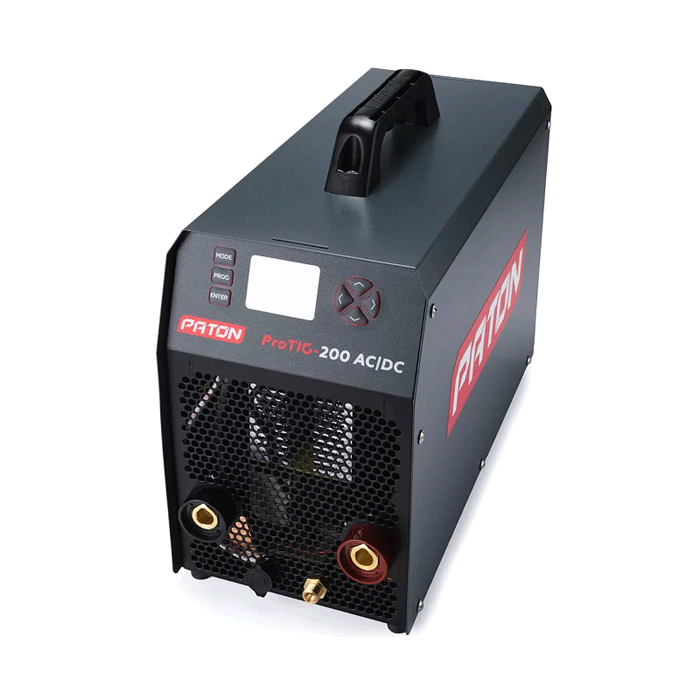

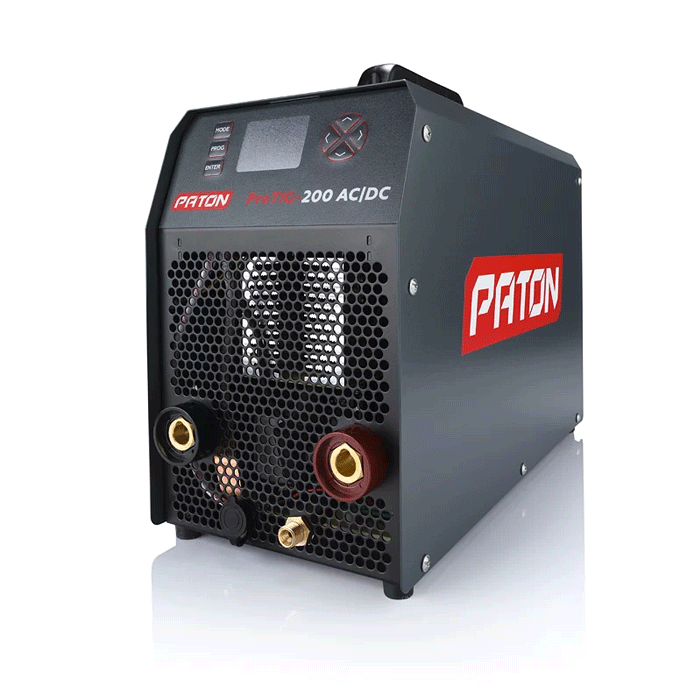

Eigenschaften Paton ProTIG 200 WIG AC/DC Schweißgerät 230V

Das Schweißgerät Paton ProTIG 200 ist für das Schutzgasschweißen “WIG” mit Gleich- oder Wechselstrom (AC/DC) und das Lichtbogenhandschweißen “MMA” mit Gleichstrom optimiert. Die “Professional”-Serie ist für Verbraucher konzipiert, die Kompaktheit und ein optimales Verhältnis zwischen Tragbarkeit und Funktionalität eines Geräts mit seiner vollen Nennstromstärke verlangen. Die beste Lösung für das Gleich- und Wechselstromschweißen einer breiten Palette von Werkstoffen: Aluminium, Aluminiumlegierungen (WIG-AC-Modus), Teile und Werkstoffe aus Stahl, Nichteisenmetallen und Kupferlegierungen (WIG-DC-Modus). Das Gerät kann auch zum Schweißen mit umhüllten Elektroden (MMA-Modus) verwendet werden. Darüber hinaus hat der Hersteller in diesem Gerät die RIV-Funktion (SPOT) eingesetzt. Das Inverterschweißgerät PATON ProTIG 200 bietet eine hervorragende berührungslose Zündung, einen konstanten und stabilen Lichtbogen sowie eine hohe Schweißqualität und Benutzerfreundlichkeit. Das Gerät ist mit einem Schutzmodul gegen Unter- und Überspannung ausgestattet. Durch die Erhöhung der Frequenz der Eingangsspannung, die dem Transformator zugeführt wird, wird dieser um ein Vielfaches kleiner, so dass das Gerät im Vergleich zu anderen Geräten mit ähnlichen Eigenschaften bei gleichen Leistungsparametern um ein Vielfaches weniger Gewicht und Abmessungen aufweist.

• Europäische Produktion
• Elektronisches Wärmeschutzsystem zum Schutz aller wärmeproduzierenden Elemente vor Überhitzung
  Zuverlässigkeit dank der IGBT-Technologie
• Möglichkeit, mit langen Verlängerungskabeln und mit einem Generator zu arbeiten
• Gepulstes Schweißen (PULSE-Funktion)
• Verbesserte Lichtbogenstabilität
• Wechselmodusfunktion 2T, 4T, Gasreinigung mit Zubringerfunktion
• Ausgestattet mit einem System zum Schutz gegen Spannungsspitzen und zur Stabilisierung, das einen einwandfreien Betrieb im Spannungsbereich von 160 V bis 260 V ermöglicht
• Doppelt so niedriger Stromverbrauch im Vergleich zu herkömmlichen Quellen
• Optimales Abschmelzen und korrekte Stichform, unabhängig von der Schweißposition
• Schweißstrom – 200A, Spannungsversorgung 230V
• Schweißverfahren – WIG AC/DC, MMA
• Einschaltdauer – 40% bei 200 A, 100% bei 126 A
• Vorteile – berührungslose Lichtbogenzündung, RIV-Schweißfunktion (Punktschweißen), Möglichkeit zur Speicherung von Schweißeinstellungen, verbesserte Lichtbogenstabilisierung, stufenlose Parametereinstellung, Impulsschweißen.
• Beschreibung – Professionelle Mehrzweck-Schweißmaschine zum Schweißen von Aluminium, schwarzem und rostfreiem Stahl.

Vorteile des Paton ProTIG 200 WIG/MMA AC/DC-Schweißgeräts

• Berührungsloses Lichtbogenzündmodul installiert (Inbetriebnahme von Hochspannungsschweißungen in der Größenordnung von kV) HF.
• Gepulste Schweißfunktion im WIG AC/DC- und MMA-ModusMöglichkeit zur Speicherung von 10 nicht standardisierten Schweißeinstellungen.
• RIV-Schweißfunktion
• Druckknopfsteuerung bei 2T- und 4T-Futtern
• Alle elektronischen Komponenten des Geräts sind mit zwei Schichten hochwertigen Lacks imprägniert, um die Zuverlässigkeit des Produkts während seiner gesamten Lebensdauer zu gewährleisten.
• Ein elektronisches Hitzeschutzsystem ist an allen Teilen der Quelle installiert, die während des Betriebs heiß werden. Wenn die Temperatur 100 ˚С erreicht, wird die Stromzufuhr des Geräts für eine bestimmte Zeit abgeschaltet, bis die Temperatur sinkt.
• Reibungslose Steuerung der Schweißparameter
• Verbesserte Stabilisierung des Lichtbogens in den Modi WIG AC/DC.
• Adaptive Steuerung der Lüftergeschwindigkeit in Abhängigkeit von der Temperatur.
• Trotz des Schutzes gegen Spannungsspitzen ist ein Stabilisierungssystem für größere langfristige Spannungsunterschiede im einphasigen Netz von 190 V bis 260 V installiert.

Technische Daten

• Versorgungsspannung 50/60 Hz – 230V
• Erforderlicher Netznennstrom – 25 A
• Nennschweißstrom – 200 A
• Maximaler Schweißstrom – 200 A
• Spannungsänderungsintervalle, V – 190 – 260 V
• Einstellintervalle für Schweißstrom – 5-200 A
• Grundbetriebsart – WIG AC/DC
• Zusätzliche Betriebsart – RIV, MMA
• Schweißstromregelung begrenzt Betriebsart MMA – 5-200 A
• Schweißstromregulierung begrenzt WIG AC/DC Modus – 5-200 A
• Entspannung der Last – 65 V
• Energieeffizienz – nicht weniger als 80
• Einschaltdauer mit Schweißstrom 126 (DC) – 100 %.
• Schweißzyklus 200 A (DC) – 40 %.
• Einschaltdauer bei 140 A (AC) Schweißstrom – 100 %.
• Einschaltdauer bei Schweißstrom 200 А (АС) – 50 %
• Nennleistungsaufnahme – 6,3 kVA
• Kontaktlose Lichtbogenzündung (HF) – Ja
• Schweißstromanzeige – Ja
• Speicherbare Betriebsarten – 10 Programme
• Frequenz des Wechselstroms – 15-250 Hz
• Polaritätsausgleich beim WIG AC/DC-Schweißen – 15-90 %.
• Brennertastenmodus, WIG AC/DC – 2Т, 4Т
• Zeit der Schutzgaszufuhr vor dem Schweißen – 0,1-25 s
• Zeit der Schutzgaszufuhr beim Schweißen – 0,1-25 s
• Impulszeitsteuerung bei der RIV-Methode – 0,5-5 s
• Steuerung des Spitzenstroms bei der RIV-Methode – 5-200 A
• Steuerung des Anlaufstroms – 5-185 A
• Einstellungszeit für Stromanstieg – 0-15 s
• Einstellzeit für die Stromabsenkung – 0-25 s
• Ende der Stromregelung – 5-185 A
• Abmessungen (Länge, Breite, Höhe), mm – 465 x 190 x 350
• Erfüllte Normen:
  -EN 60204 – 1:2006
  -EN 60974 – 1:2012
  -EN 60974 – 10:2014
• Gewicht des Schweißgeräts – 14,7 kg
• Schutzgrad – IP21

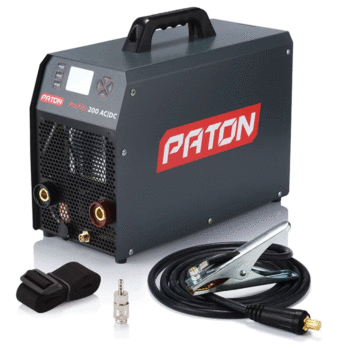

Umfang der Lieferung

• Paton ProTIG 200 WIG AC/DC Schweißgerät 230V
• Elektrodenhalter ABICOR BINZEL DE2200 3m
• Ableiter ABICOR BINZEL MK300 3m
• Professioneller Transportkoffer
• Trageriemen
• Benutzerhandbuch
